零點定位系統作為一種柔性夾具在國外率先被研發和制造，隨著近年制造業的轉型升級，逐步應用在我國汽車和航空航天等領域。相較于傳統裝夾與定位方案，零點定位系統擁有顯著的定位精度和換裝效率優勢，并在提高產線自動化率、簡化工藝編排、減少工裝設計成本和產線柔性化方面持續賦能。
目前工業生產模式逐漸從單一零件大批量生產轉變至柔性化、變批量生產，尤其在航空航天等 小批量、單件加工工藝復雜的行業中，傳統方案設備加工時間僅占總加工時間的30%左右。同時，隨著中國制造2025的提出，智能制造、數字化制造和網絡化制造等新生產模式的引入導致市場快速變動，對零件的迭代更新速度提出了新的要求，因而迫切需要提高加工方式的柔性化程度。零點定位系統又稱托盤快換系統、子母夾具，是一種柔性化夾具。
通過使用柔性化夾具，可以顯著 提升機床設備換產換線的靈活性，同時減少設備停機時間，提高設備利用率，并成倍增加生產效率，作為一種柔性化夾具，零點定位系統可以應用在各種場合，無論銑削、車削還是特種加工等加工方式，還是三軸、四軸、五軸或立式、臥式設備，甚至檢測設備，都可以安裝零點定位系統。
零點定位系統的本質是在夾具和機床之間增加 一個中介連接，在需要換裝時讓卡盤和拉釘之間的拆裝替換原有夾具的拆裝。由于零點定位系統的重復定位精度高于原夾具，而且遠高于工藝要求，因此無論如何拆換，工件始終可以保持在機床坐標系的 同一位置，不需要重新對刀，也不會產生二次裝夾誤 差，即實現了保持工件坐標系的零點，這也是零點定位名稱的由來。

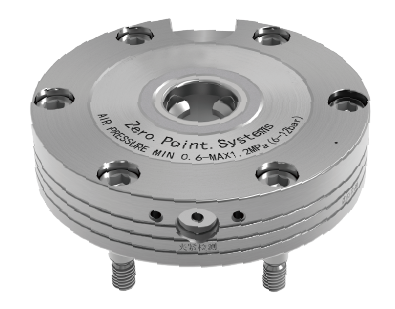

零點定位系統的核心是卡盤，其外形為圓盤形，是實現定位和夾緊功能的主體。中心孔用來放入拉釘進行鎖緊，周向均勻分布的孔位用來將卡盤安裝 在基板上。一些獨立式的卡盤由于自帶管路接頭，可以不安裝基板直接安裝在機床工作臺上，提供了更多的靈活性。

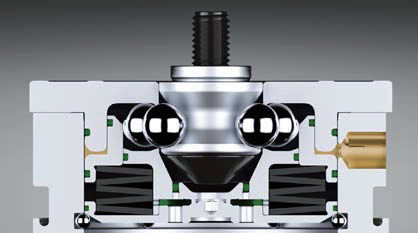

拉釘即零點定位系統的專用接頭，負責卡盤內部鎖緊裝置的快速鎖緊和釋放，拉釘外輪廓的獨特 形狀使之能與鎖緊機構配合，實現可靠鎖緊且不產生松動。拉釘?shù)纳隙送ㄟ^螺紋與托盤或工件緊固，下端帶有圓臺和短錐完成高精度定位。根據定位方案的不同功能，拉釘有精確定位、單向浮動和全浮動 三種類型。負責補償?shù)睦敯ㄌ厥獾慕Y(jié)構，使其可以在單個或兩個方向允許一定的誤差

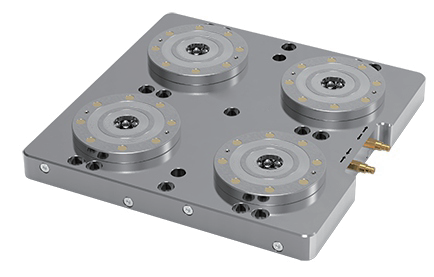

基板和基座屬于同一類部件，是安裝多個卡盤的基礎，內部集成氣、液管路，在無須外部管道的情況下和卡盤的管路直連，并把多個管路匯合至同一 個接口引出到外部管路。

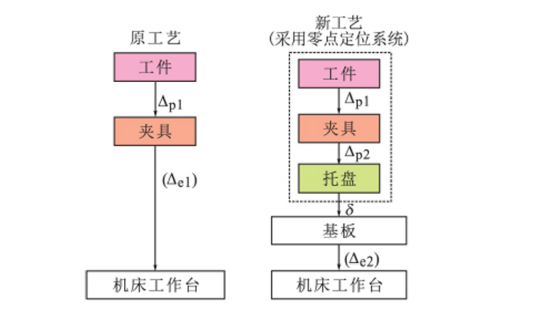

基于零點定位系統的新工藝的誤差從Δp1 增加為Δp1 ，Δp2 和δ三者的 共同影響，導致設計工藝時更嚴苛。但由于夾具干 涉需要多次裝夾工件，或考慮到效率需要先后使用粗、精加工機床加工，抑或因工藝需要使用不同類型的機床及檢測設備等，需多次裝夾才能完成加工，使得新工藝對工藝設計更加友好。
